1.আবেদন (এরিয়াল বান্ডেল কেবল):
পাওয়ার ট্রান্সমিশনের জন্য এরিয়াল বান্ডেল কেবল, শহর ও বনাঞ্চলের পুনর্নির্মাণের জন্য ব্যবহৃত হয়, যা বিদ্যুতায়িত তারের জালের নিরাপত্তা এবং নির্ভরতা উন্নত করতে পারে।
2.মান(এরিয়াল বান্ডেল ক্যাবল):
BS7870, HD626, NF33, IEC228, IEC209, IEC60502
3.তারের নির্মাণ(এরিয়াল বান্ডেল ক্যাবল):

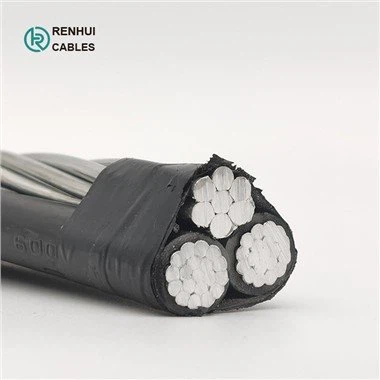

ABC কেবল (এরিয়াল বান্ডেলড ক্যাবল) হল ঘনীভূতভাবে আটকে থাকা EC গ্রেড অ্যালুমিনিয়ামের তার, হয় কালো আবহাওয়া প্রতিরোধী ক্রস লিঙ্কড পলিথিন (XLPE) বা পলিথিন (PE) দিয়ে উত্তাপ। কন্ডাকটর নিরোধক ফেজ সনাক্তকরণের জন্য অনুদৈর্ঘ্য রিজ দ্বারা চিহ্নিত করা হয়।
4.প্যারামিটার(এরিয়াল বান্ডেল ক্যাবল):
ABC কেবল (এরিয়াল বান্ডেলড ক্যাবল) | ||||||
SPEC. মিমি² | কন্ডাক্টর স্ট্রাকচার (কম্প্যাক্টেড AL) (নং/মিমি) | নিরোধক উপাদান | নিরোধক বেধ (মিমি) | প্রায়. সামগ্রিক ব্যাস (মিমি) | প্রায়. ওজন (কেজি/কিমি) | ড্রাম প্রতি প্যাকিং মিটার |
2x16 | 7/1.72 | XLPE (HDPE) | 1.2 | 14.6 | 131.4 | 250-4000m |
2x25 | 7/2.15 | 1.2 | 16.8 | 189 | 250-4000m | |
2x35 | 7/2.54 | 1.4 | 19.8 | 264.5 | 250-3500m | |
2x50 | 7/2.92 | 1.4 | 22.6 | 344.1 | 250-3000m | |
2x70 | 19/2.15 | 1.4 | 25.6 | 470 | 250-3000m | |
2x95 | 19/2.54 | 1.6 | 29.8 | 645.5 | 250-3000m | |
3x16 | 7/1.72 | 1.2 | 15.7 | 197.1 | 250-4000m | |
3x25 | 7/2.15 | 1.2 | 18.1 | 283.5 | 250-3500m | |
3x35 | 7/2.54 | 1.4 | 21.3 | 396.7 | 250-3500m | |
3x50 | 7/2.92 | 1.4 | 24.3 | 516.2 | 250-3000m | |
3x70 | 19/2.15 | 1.4 | 27.6 | 705.1 | 250-3000m | |
3x95 | 19/2.54 | 1.6 | 32.1 | 968.2 | 250-3000m | |
4x16 | 7/1.72 | 1.2 | 17.6 | 262.9 | 250-3500m | |
4x25 | 7/2.15 | 1.2 | 20.3 | 378 | 250-3500m | |
4x35 | 7/2.54 | 1.4 | 23.9 | 528.9 | 250-3000m | |
4x50 | 7/2.92 | 1.4 | 27.3 | 688.3 | 250-3000m | |
4x70 | 19/2.15 | 1.4 | 30.9 | 940.1 | 250-3000m | |
4x95 | 19/2.54 | 1.6 | 36 | 1291 | 250-3000m | |
ABC কেবল (এরিয়াল বান্ডেলড ক্যাবল) | |||||||
SPEC. মিমি² | কন্ডাক্টর স্ট্রাকচার | নিরোধক উপাদান | নিরোধক বেধ (মিমি) | প্রায়. সামগ্রিক ব্যাস (মিমি) | প্রায়. ওজন (কেজি/কিমি) | ড্রাম প্রতি প্যাকিং মিটার | |
পর্যায় (সংকুচিত AL) | নিরপেক্ষ (খাদ) | ||||||
(নং/মিমি) | অ্যালুমিনিয়াম (নং/মিমি) | ||||||
1x16 প্লাস 1x16 | 7/1.72 | 7x1.72 | XLPE (HDPE) | 1.2 | 12.5 | 110.1 | 250-4000m |
1x25 প্লাস 1x25 | 7/2.15 | 7/2.15 | 1.2 | 14.9 | 163.9 | 250-4000m | |
1x35 প্লাস 1x35 | 7/2.54 | 7/2.54 | 1.4 | 17.5 | 229 | 250-3500m | |
1x50 প্লাস 1x50 | 7/2.92 | 7/2.92 | 1.4 | 20.1 | 300 | 250-3000m | |
1x70 প্লাস 1x70 | 19/2.15 | 19/2.15 | 1.4 | 23.6 | 423.2 | 250-3000m | |
1x95 প্লাস 1x95 | 19/2.54 | 19/2.54 | 1.6 | 27.6 | 585.4 | 250-3000m | |
2x16 প্লাস 1x16 | 7/1.72 | 7/1.72 | 1.2 | 14.2 | 175.8 | 250-4000m | |
2x25 প্লাস 1x25 | 7/2.15 | 7/2.15 | 1.2 | 16.7 | 258.4 | 250-3500m | |
2x35 প্লাস 1x35 | 7/2.54 | 7/2.54 | 1.4 | 19.7 | 361.2 | 250-3500m | |
2x50 প্লাস 1x50 | 7/2.92 | 7/2.92 | 1.4 | 22.5 | 472.1 | 250-3000m | |
2x70 প্লাস 1x70 | 19/2.15 | 19/2.15 | 1.4 | 26.1 | 658.3 | 250-3000m | |
2x95 প্লাস 1x95 | 19/2.54 | 19/2.54 | 1.6 | 30.5 | 908.2 | 250-3000m | |
3x16 প্লাস 1x16 | 7/1.72 | 7/1.72 | 1.2 | 16.3 | 241.5 | 250-3500m | |
3x25 প্লাস 1x25 | 7/2.15 | 7/2.15 | 1.2 | 19.1 | 353.6 | 250-3500m | |
3x35 প্লাস 1x35 | 7/2.54 | 7/2.54 | 1.4 | 22.5 | 493.5 | 250-3000m | |
3x50 প্লাস 1x50 | 7/2.92 | 7/2.94 | 1.4 | 25.7 | 644.1 | 250-3000m | |
3x70 প্লাস 1x70 | 19/2.15 | 19/2.15 | 1.4 | 29.7 | 895.2 | 250-3000m | |
3x95 প্লাস 1x95 | 19/2.54 | 19/2.54 | 1.6 | 34.6 | 1233.5 | 250-3000m | |
5. প্যাকেজ: কাঠের ড্রাম রপ্তানি করুন (এরিয়াল বান্ডেল কেবল):
